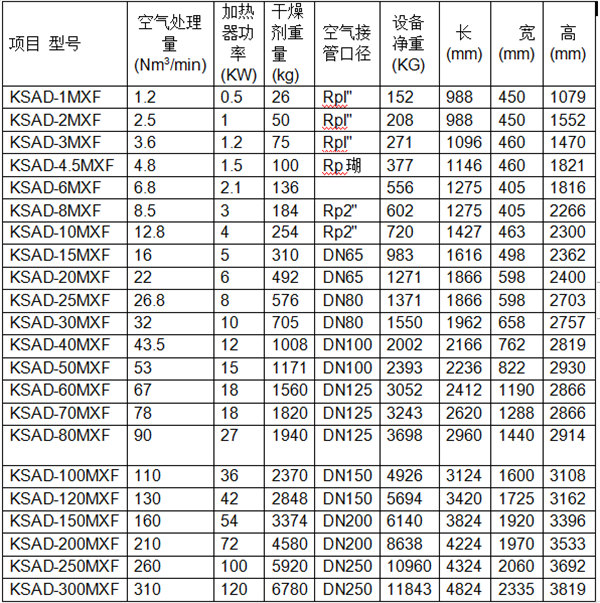

微热再生吸附式干燥机技术参数

注:上述参数压力技术标准0.7Mpa

如工作压力小于0.6Mpa或大于IMpa的产品技术资料请向开山公司索取

®产品简介

本系列产品集有热再生和无热再生的优点，对再生气釆用微加热的形式，从而减少再生耗气量，达到节能的。它避免了无热再生干燥机切换时间短，再生空气损耗量大的缺点，同时也避免了有热再生空气干燥机电能损耗大的缺点。该干燥机具有切换时间合理，再生气耗量小，是目前化工行业*经济的节能型吸附式干燥机，被广泛应用于冶金、电力、电子、食品、化工、石油、医药、轻纺、烟草、仪表、自动控制等行业。

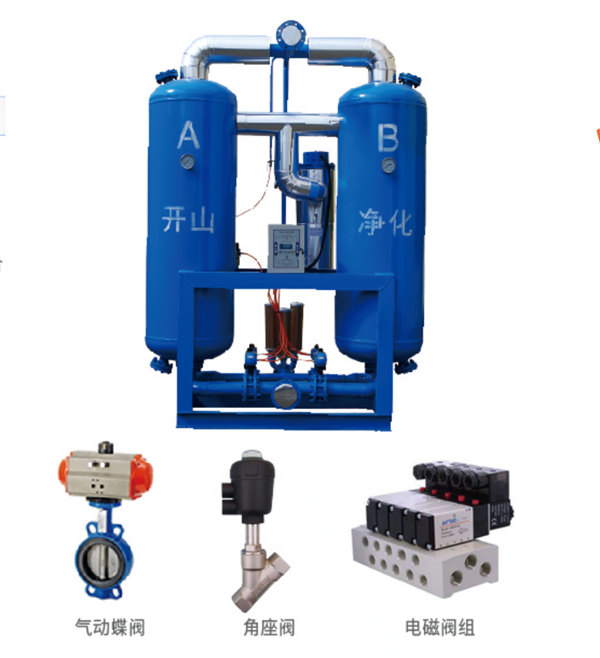

微热再生吸附式干燥机

工况条件与技术指标

设计压力露点:标准型-2(rc (可提供-40°C,-70°C产品)

进气温度：20~45°C

工作压力：0.6~L0Mpa

干燥剂:标准型活性氧化铝，低露点产品活性氧化铝和5A分子筛组合

工作方式:两吸附筒交替连续工作

控制方式:微机程序控制

进气含油量：W0.1PPM

压力损耗:W进口压力的3%

再生气量:W6〜8%

再生方式:微热再生

加热器电压：l-8Nm3/min,220V 10Nm3/min 及以上为 380V

周期：l-20Nm3/min, 120 分钟；25-50Nm3/min, 240分钟；

60-100Nm3/min,360分钟；100Nm3/min, 480分钟；

安装方式:无基础安装

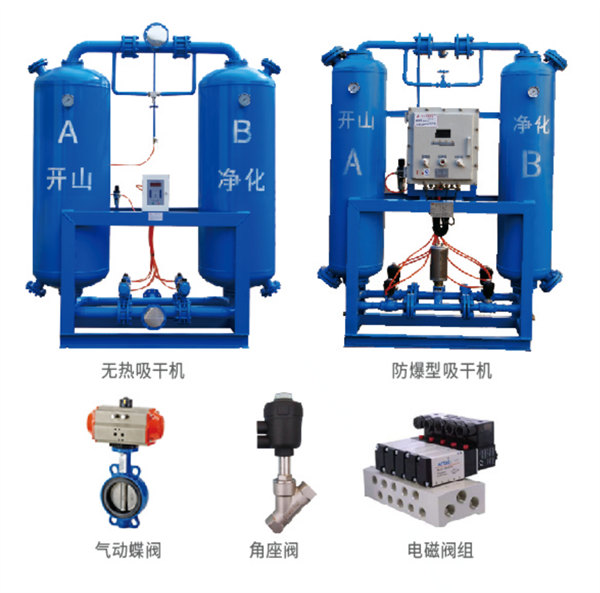

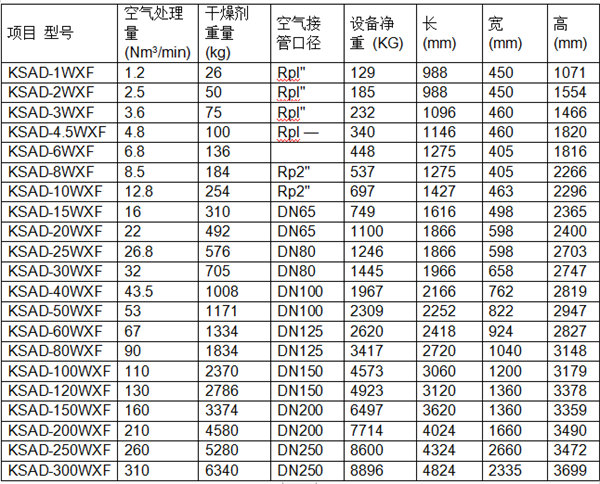

无热再生吸附式干燥机技术参数

无热再生吸附式干燥机工况条件与技术指标

进气温度：20〜45°C

进气含油量：W0.1PPM

工作压力：0.6〜LOMpa

设计压力露点:标准型-20°C

(可提 «-40°C,-70°C 产品)

再生气量：W14%

干燥剂：标准型活性氧化铝，低露点产品

活性氧化铝和5A分子備组合

再生方式:无热再生

工作方式:两吸附筒交替连续工作

周期：T=10分钟

电源：220V/50HZ

控制方式:微电脑自动控制

安装方式:无基础安装

特点介绍：

具有稳定一致的出气压力和露点

A、 合理的简体设计，*了压缩空气与干燥剂的接触时间，满足成品气的露点要求

B、 30%的干燥剂余量，用于补偿干燥剂的自然老化，*干燥。

C、 大型扩散器，*气流均匀通过干燥剂层，消除沟流现象。

再生气量损耗小于14%

A、 卓越的机筒设计，保存95%吸收热量，储存的热量用于增加再生阶段的再生气温度，提高设备的解吸能力，使得再生更彻底。

B、 干燥和再生采用反问对流方案，湿空气流过干的吸附剂时效*佳。

C、 可根据干燥机的运行负载要求调节再生气用量。

干燥剂使用寿命长

A、 合适的机筒尺寸，使气体通过干燥剂层的流速时间保持*佳状态，充分发挥干燥剂的性能。

B、 合理的系统配置，在气体进入机筒前，经*除油处理即时消除气流中内含油份与重污染物，避免干燥剂层受

污染。设备采用了新颖的气动阀和*可靠的微机程序控制器，具有自动计时、自动切换工作的特点，工作稳定可靠。科学合理的切换时间设计*出口气压稳定无波动。

组合式干燥机技术参数（无热风冷型）

组合式干燥机技术参数（微热风冷型）

®产品简介

压缩空气干燥剂常用的主要有冷冻式压缩空气干燥机和吸附式干燥机两种类型，其中冷干机具有无气量损耗,能耗低的优点，但却有露点温度的局限性，而吸干机虽具有露点低的优点，但却有再生气损耗大，能耗高的缺点。开山公司研制开发的低露点组合式压缩空气干燥机，就是综合了冷干机与吸干机制各自优点，通过合理的管道连接和容量搭配，*大限度地发挥二者的优点，从而达到*佳经济运行点和高品质的低露点成品气。

®产品特点

一体化设计,结构紧凑合理，干燥效果好，成品气质高，干燥剂使用寿命比单独使用吸干机情况下延长三倍以上。微机程序控制，时序可调整。

®工作原理

由压缩机来的高温高湿压缩空气,首先在换热器中与已干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被逬一步降温至2°C左右，在此压力露点下大部分气态水份已成液态水被提出，此后湿量很低的压缩空气进入吸附筒内被进一步干燥*，得到更低露点的成品气，*后低温的干燥压缩空气进入换热器,冷却了高温高湿空气，同进本身温度也升高，防止子输送管路的外结露，且升温后的压縮空气一小部分用作吸附剂再生,提高再生效率，降低能耗。
